1.7.72 Огорожі та оболонки в електроустановках напругою до і понад 1 кВ повинні забезпечувати ступінь захисту не менше ІР2Х згідно з
ГОСТ 14254, за винятком випадків, коли для нормальної роботи електрообладнання необхідно мати збільшені зазори порівняно зі ступенем захисту ІР2Х. У таких випадках слід вживати відповідні заходи для запобігання ненавмисному дотику до струмовідних частин, а електроустановку повинен обслуговувати спеціально підготовлений персонал.

Огорожі та оболонки слід надійно закріплювати, вони повинні мати достатню механічну міцність і довговічність.

Вхід за огорожу або розкриття оболонки повинні бути можливими тільки за допомогою спеціального ключа чи інструмента або після зняття напруги зі струмовідних частин. За неможливості дотримання цих умов потрібно встановлювати проміжні огорожі зі ступенем захисту не менше ІР2Х, усунення яких також можливе лише за допомогою спеціального ключа чи інструмента. Легкодоступні верхні горизонтальні поверхні огорож і оболонок повинні мати ступінь захисту принаймні ІР4Х.

1.7.73 Бар'єри повинні захищати від випадкового дотику до струмовідних частин в електроустановках напругою до 1 кВ або наближення до них на небезпечну відстань у електроустановках напругою понад 1 кВ. Вони не виключають навмисного дотику і наближення до струмовідних частин у разі обходу бар'єру. Для зняття бар'єрів не потрібно застосовувати ключ або інструмент, однак їх слід закріплювати так, щоб неможливо було усунути ненавмисно. Бар'єри рекомендується виготовляти з ізолювального матеріалу.

1.7.74 Розміщення поза зоною досяжності для захисту від ненавмисного прямого дотику до струмовідних частин в електроустановках напругою до 1 кВ або наближення до них на небезпечну відстань в електроустановках напругою понад 1 кВ може бути застосоване за неможливості виконання заходів, зазначених у 1.7.71–1.7.73, або їх недостатності. Усередині зони досяжності не повинно бути частин, які мають різні потенціали і доступні для одночасного дотику.

В електроустановках напругою до 1 кВ доступними для одночасного дотику вважаються дві частини, якщо вони знаходяться на відстані не більше ніж 2,5 м одна від одної. У вертикальному напрямку зона досяжності становить 2,5 м від поверхні, на якій перебувають люди
(рис. 1.7.3). Зазначені на рисунку 1.7.3 габарити зони досяжності визначено за умови безпосереднього дотику голими руками без допоміжного пристрою (наприклад, інструмента чи драбини). Відстані, зазначені на рисунку, потрібно збільшувати з урахуванням габаритів предметів більшої довжини або більшого об'єму, які звичайно переносять через цю зону.

1.7.75 Заходи захисту від прямого дотику шляхом установлення бар'єрів і розміщення поза зоною досяжності допускається застосовувати тільки в електроустановках або їх частинах, які доступні лише для кваліфікованого персоналу.

1.7.76 Додатковим заходом захисту від ураження електричним струмом у разі прямого дотику в електроустановках напругою до 1 кВ є застосування ПЗВ з номінальним диференційним струмом вимикання не більше ніж 30 мА. Його слід застосовувати у випадках, якщо інші заходи електробезпеки, зазначені в 1.7.71 – 1.7.74, є недостатніми або можлива їх відмова, а також за наявності вимог до конкретних електроустановок (див. також 1.7.164). Застосування ПЗВ не може бути єдиним заходом захисту від прямого дотику і не виключає необхідності застосування одного із заходів, зазначених у 1.7.71–1.7.74.

Заходи захисту в разі непрямого дотику

1.7.77 Вимоги захисту в разі непрямого дотику поширюються на:

1)  корпуси електричних машин, трансформаторів, апаратів, світильників тощо;

2)  приводи електричних апаратів;

3)  вторинні обмотки трансформаторів струму і трансформаторів напруги, а також вторинні обмотки фільтрів приєднання високочастотних каналів;

4)  каркаси розподільних щитів, щитів керування, щитків і шаф, а також знімних частин або частин, які відкриваються, якщо на останніх установлене електрообладнання напругою понад 50 В змінного або
120 В постійного струму (у випадках, передбачених 1.7.56, – понад 12 чи 25 В змінного або 30 чи 60 В постійного струму);

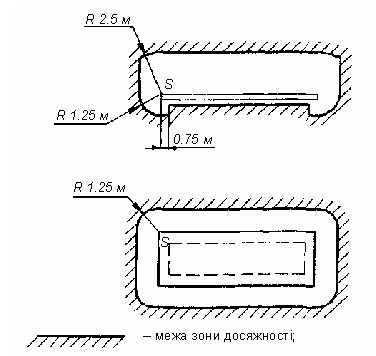

S – поверхня, на якій перебувають люди: 0,75; 1,25, 2,50 м – відстані від краю поверхні S до межі зони досяжності

Рисунок 1.7.3 – Зони досяжності в електроустановках до 1 кВ

5) металеві і залізобетонні конструкції розподільних установок, шинопроводів (струмопроводів), металеві кабельні з'єднувальні муфти, металеві оболонки і броню контрольних і силових кабелів, металеві оболонки проводів, металеві рукави і труби електропроводки, кожухи, лотки, короби, струни, троси і сталеві смуги, на яких прикріплено кабелі і проводи (крім струн, тросів і смуг, на яких прокладено кабелі, металеву оболонку чи броню яких з'єднано із захисним провідником), а також інші металеві основи, на яких установлюють електрообладнання;

6)  металеві оболонки і броню контрольних, силових кабелів і проводів напругою, що не перевищує значень, зазначених у 1.7.56, прокладених на спільних металевих конструкціях з кабелями і проводами більш високих напруг;

7)  металеві корпуси пересувних і переносних електроприймачів;

8)  металеві корпуси електрообладнання, установленого на рухомих частинах верстатів, машин і механізмів.

У разі застосування автоматичного вимикання живлення для захисту від ураження електричним струмом відкриті провідні частини, зазначені в переліках 1), 2), і 4) – 8), слід з'єднувати з PE-провідником відповідно до особливостей типу заземлення системи в електроустановках до 1 кВ. Відкриті провідні частини обладнання напругою понад 1 кВ і один з виводів вторинних обмоток трансформаторів струму і трансформаторів напруги, а також вторинні обмотки фільтрів приєднання високочастотних каналів (перелік 3) необхідно з'єднувати із захисним заземленням.

1.7.78 У приміщеннях і відкритих установках, де застосовують такі заходи захисту, як автоматичне вимикання живлення або захисне заземлення, необхідно виконувати захисне зрівнювання потенціалів. З цією метою всі сторонні провідні частини (будівельні конструкції, стаціонарно прокладені трубопроводи всіх призначень, металеві корпуси технологічного обладнання, підкранові та залізничні колії тощо) необхідно приєднувати до захисного заземлення в електроустановках напругою понад 1 кВ і до захисного PE-провідника в електроустановках напругою до 1 кВ (див. 1.7.80).

1.7.79 Не потребують приєднання до системи заземлення:

1) корпуси електрообладнання, апаратів і електромонтажних конструкцій, установлених на металевих основах (конструкціях, розподільних установках, щитах, шафах, станинах верстатів, машин і механізмів) з електричним контактом між ними, що відповідає вимогам класу 2 з'єднань за ГОСТ 10434, і металеві основи, які вже приєднано до захисних провідників;

2) металеві конструкції, на яких установлюють електрообладнання, з електричним контактом між цими конструкціями та встановленим на них електрообладнанням, що відповідає вимогам класу 2 з'єднань за
ГОСТ 10434, якщо це електрообладнання вже приєднане до захисних провідників. При цьому зазначені конструкції не можна використовувати для заземлення встановленого на них іншого електрообладнання;

3) частини металевих каркасів розподільних установок, шаф, огорож тощо, що відкриваються або знімаються, якщо на них не встановлене електрообладнання або напруга встановленого електрообладнання не перевищує значень, наведених у 1.7.56;

4) арматура ізоляторів усіх типів, відтяжок, кронштейнів і освітлювальна арматура, установлена на дерев'яних конструкціях (опорах повітряних ліній), якщо цього не вимагають умови блискавкозахисту. В електроустановках напругою до 1 кВ прокладені по дерев'яній конструкції кабелі з металевою заземленою оболонкою або неізольовані заземлювальні провідники слід з'єднувати з PE-провідником відповідно до типу заземлення системи;

5) відкриті провідні частини електрообладнання з подвійною ізоляцією;

6) відкриті провідні частини електроустановок напругою до 1 кВ, які через незначні розміри (не більше ніж 50 мм х 50 мм) або розташування не доступні для дотику, а їх з'єднання з PE-провідником ускладнене чи ненадійне (наприклад, болти, металеві скоби, відрізки труб механічного захисту кабелів у місцях їхнього проходу через стіни і перекриття та інші подібні деталі, у тому числі металеві протяжні і відгалужувальні коробки площею до 100 см2 у разі схованих електропроводок).

1.7.80 У разі здійснення автоматичного вимикання живлення в електроустановках напругою до 1 кВ доступні дотику відкриті провідні частини необхідно приєднувати до РЕ-провідника відповідно до особливостей типу заземлення системи і влаштовувати основну систему зрівнювання потенціалів згідно з 1.7.84, а за необхідності – також і додаткову (місцеву) систему зрівнювання потенціалів згідно з 1.7.85.

Характеристики пристроїв, які використовують для захисного автоматичного вимикання живлення, і повний опір кола замикання (кола «фаза-нуль») повинні забезпечувати автоматичне вимикання живлення в межах нормованого часу, достатнього для електробезпеки людини, у разі замикання струмовідної частини на відкриту провідну частину або захисний провідник.

1.7.81 Для захисного автоматичного вимикання живлення можна використовувати пристрої захисту, які реагують на надструми або на диференційний струм (ПЗВ). Пристрої ПЗВ можна встановлювати в колах окремих електроприймачів, групових колах і на вводі в електроустановку (див також 1.7.164).

ПЗВ не слід застосовувати в електроустановках із системою TN-C. Не допускається застосовувати ПЗВ у колах, раптове вимикання яких може призвести за технологічних причин до виникнення ситуацій, небезпечних для користувача і обслуговуючого персоналу, відключення пожежної, охоронної сигналізації тощо.

В електроустановках із системою TN- C-S приєднувати PE-провідник до PEN-провідника необхідно з боку живлення відносно ПЗВ.

1.7.82 У системі TN час автоматичного вимикання живлення в групових колах з робочим струмом до 32 А не повинен перевищувати значень, поданих у табл. 1.7.1.

Таблиця 1.7.1 – Найбільший допустимий час захисного автоматичного вимикання живлення в групових колах
з робочим струмом до 32 А

Для розподільних кіл, які живлять розподільні, групові та інші щити і щитки, а також групових кіл з робочим струмом більше 32 А час автоматичного вимикання не повинен перевищувати 5 с.

Зазначені вище вимоги виконуються за дотриманням умови:

ZInU0,                                                    (1.7.1)

де Z – повний опір кола замикання (кола «фаза-нуль»), Ом;

Іп – струм спрацювання пристрою автоматичного вимикання живлення за час, зазначений у табл. 1.7.1, або час, не більший ніж 5 с, для умов, в яких це допускається (наприклад, для розподільних кіл, що живлять розподільні, групові, поверхові та інші щити і щитки тощо), А;

U0 – номінальна напруга між лінійним провідником (фазою) і землею (діюче значення), В.

1.7.83 У системі IT допустимий час автоматичного вимикання живлення в разі подвійного замикання на відкриті провідні частини електроустановки не повинен перевищувати значень, наведених у
табл. 1.7.1.

1.7.84 Основна система зрівнювання потенціалів у електроустановках до 1 кВ повинна з'єднувати між собою такі провідні частини:

1) PE (PEN)-провідники електроустановки;

2)   заземлювальний провідник повторного заземлення на вводі в електроустановку (якщо виконується повторне заземлення);

3)   металеві труби комунікацій (водопостачання, каналізації, теплофікації тощо). Якщо якийсь трубопровід має ізолювальну вставку на вводі в будівлю, то до основної системи зрівнювання потенціалів приєднують тільки ту частину трубопроводу, що знаходиться з боку будівлі відносно ізолювальної вставки;

4)  металеві частини будівельних конструкцій;

5)  систему блискавкозахисту, якщо вона є, а нормативні документи, які стосуються блискавкозахисту, не забороняють приєднувати її до захисного заземлення;

6)  металеві частини централізованих систем вентиляції і кондиціонування.

За наявності децентралізованих систем вентиляції і кондиціонування металеві повітропроводи слід приєднувати до PE-шини щитів живлення вентиляторів і кондиціонерів;

7) заземлювальний провідник функціонального заземлення, якщо воно є, і відсутні обмеження на приєднання мережі функціонального заземлення до заземлювального пристрою захисного заземлення;

8) металеві оболонки телекомунікаційних кабелів.

Провідні частини, які входять у будівлю ззовні, слід з'єднувати якнайближче до точки їхнього введення в будівлю.

Для з'єднання з основною системою зрівнювання потенціалів усі зазначені частини слід приєднувати до ГЗШ (1.7.126–1.7.130) за допомогою провідників системи зрівнювання потенціалів (1.7.148–1.7.150).

Приєднувати провідники основної системи зрівнювання потенціалів до заземлювачів блискавкозахисту і природних заземлювачів слід у різних місцях.

1.7.85 Додаткову систему зрівнювання потенціалів у електроустановках до 1 кВ необхідно виконувати, якщо вимоги до часу захисного вимикання живлення не забезпечено. Вона може охоплювати всю електроустановку або будь-яку її частину і повинна з'єднувати між собою всі одночасно доступні дотику (1.7.74) відкриті провідні частини стаціонарного електрообладнання і сторонні провідні частини, включаючи доступні для дотику металеві частини будівельних конструкцій, а також захисні провідники всього електрообладнання, включаючи захисні провідники штепсельних розеток.

Для деяких приміщень із підвищеною небезпекою виконання додаткової системи зрівнювання потенціалів може бути обов'язковим, якщо це зазначено в нормативних документах, які стосуються електроустановок цих приміщень.

Для зрівнювання потенціалів можна використовувати спеціально передбачені провідники (1.7.150) або відкриті і сторонні провідні частини, якщо вони відповідають вимогам 1.7.132 до захисних провідників щодо провідності і неперервності електричного кола.

1.7.86 Якщо час автоматичного вимикання живлення в окремих частинах електроустановки напругою до 1 кВ не відповідає вимогам 1.7.82 для системи TN i 1.7.83 для системи IT, то захист у разі непрямого дотику до цих частин можна здійснювати за допомогою інших заходів захисту шляхом застосування: електрообладнання класу II; електричного поділу кіл; ізолювальних (непровідних) приміщень, зон, площадок, незаземленої системи місцевого зрівнювання потенціалів; систем БННН, ЗННН, ФННН.

1.7.87 Захист із застосуванням електрообладнання класу II або з рівноцінною ізоляцією забезпечується подвійною або посиленою ізоляцією або розміщенням електрообладнання, яке має тільки основну ізоляцію струмовідних частин, в ізолювальній оболонці. Ізолювальна оболонка повинна бути стійкою до можливих електричних, термічних і механічних навантажень.

Провідні частини електрообладнання з подвійною ізоляцією, а також електрообладнання, розміщеного в ізолювальній оболонці, не вимагається приєднувати до захисних провідників.

1.7.88 Захисний електричний поділ кіл застосовується, як правило, для одного кола. Найбільша робоча напруга відокремлюваного кола не повинна перевищувати 500 В.

Живлення відокремлюваного кола слід здійснювати від розділового трансформатора, який відповідає вимогам ДСТУ 3225, або від іншого джерела, що забезпечує рівноцінний ступінь безпеки.

Струмовідні частини кола, які живляться від розділового трансформатора, не повинні мати з'єднань із заземленими частинами і захисними провідниками інших кіл.

Провідники кіл, які живляться від розділового трансформатора, рекомендується прокладати окремо від інших кіл. Якщо це неможливо, то для таких кіл необхідно використовувати кабелі без металевої оболонки, броні, екрану або ізольовані проводи, прокладені в ізоляційних трубах, коробах і каналах за умови, що номінальна напруга цих кабелів і проводів відповідає найбільшій напрузі спільно прокладених кіл, а кожне коло захищене від надструмів.

Якщо від розділового трансформатора живиться тільки один електроприймач, то його відкриті провідні частини не приєднуються ні до захисного провідника, ні до відкритих провідних частин інших кіл.

Допускається живлення кількох електроприймачів від одного розділового трансформатора за умови одночасного виконання таких вимог:

1)   відкриті провідні частини відокремлюваного кола не повинні мати електричного зв'язку з металевим корпусом джерела живлення;

2)   відкриті провідні частини відокремлюваного кола слід з'єднувати між собою ізольованими незаземленими провідниками додаткової (місцевої) системи зрівнювання потенціалів, що не має з'єднань із захисними провідниками і відкритими провідними частинами інших кіл;

3)   штепсельні розетки повинні мати захисний контакт, приєднаний до місцевої незаземленої системи зрівнювання потенціалів;

4)  гнучкі кабелі, за винятком тих, що живлять електрообладнання класу II, повинні мати захисний провідник, який застосовується як провідник зрівнювання потенціалів;

5)  час автоматичного вимикання живлення в разі подвійного замикання різних фаз на дві відкриті провідні частини не повинен перевищувати час, зазначений у табл. 1.7.1.

1.7.89 Ізолювальні (непровідні) приміщення, зони і площадки як захід захисту від непрямого дотику дозволяється застосовувати в електроустановках напругою до 1 кВ, що доступні тільки для кваліфікованого персоналу, який обслуговує їх.

Опір ізолювальної підлоги і стін таких приміщень, зон і площадок у будь-якій точці відносно локальної землі повинен бути не нижче:

-     50 кОм – для електроустановки номінальною напругою до 500 В включно;

-     100 кОм – для електроустановки номінальною напругою понад
500 В.

Якщо опір у будь-якій точці менший від вказаних значень, то такі приміщення, зони і площадки не слід розглядати як заходи захисту від ураження електричним струмом.

У випадку застосування ізолювальних приміщень, зон, площадок як заходу захисту в разі непрямого дотику відкриті провідні частини необхідно розташовувати таким чином, щоб людина не могла одночасно торкнутися двох відкритих провідних частин або відкритої і сторонньої провідних частин, якщо зазначені частини за пошкодження основної ізоляції можуть опинитися під різним потенціалом. Виконання цієї вимоги може бути забезпечене віддаленням зазначених провідних частин одна від одної на відстань межі досяжності руками (див. 1.7.74), улаштуванням між ними бар'єрів, ізолюванням сторонніх провідних частин або сполученням цих заходів.

В ізолювальних приміщеннях, зонах, площадках не слід застосовувати захисний провідник. Крім того, необхідно передбачати заходи проти внесення потенціалу сторонніми провідними частинами (наприклад, переносним або пересувним електрообладнанням класу І, металевими водопровідними трубами тощо). Підлога і стіни ізолювальних приміщень, зон і площадок не повинні зазнавати впливу вологи.

1.7.90 У разі виконання заходів захисту в електроустановках напругою до 1 кВ класи електрообладнання за способом захисту людини від ураження електричним струмом приймають відповідно до табл. 1.7.2.

Таблиця 1.7.2 – Застосування електрообладнання в електроустановках напругою до 1 кВ
